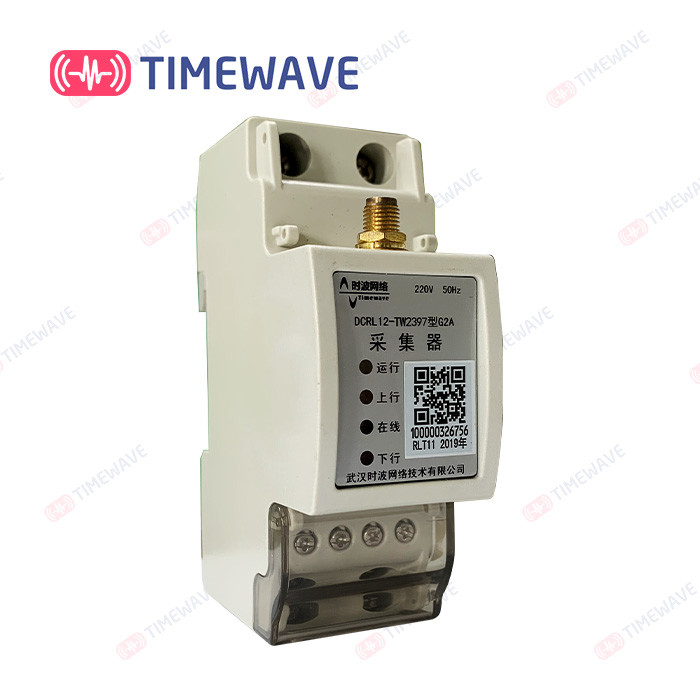

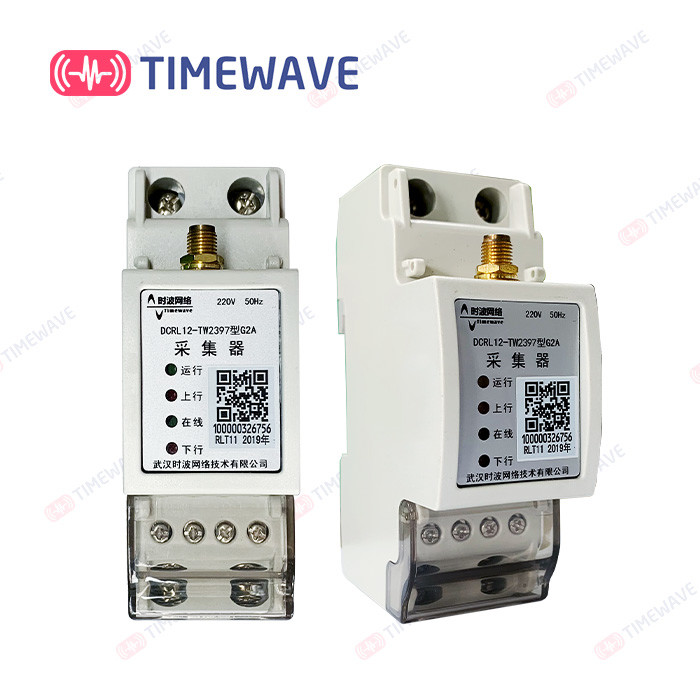

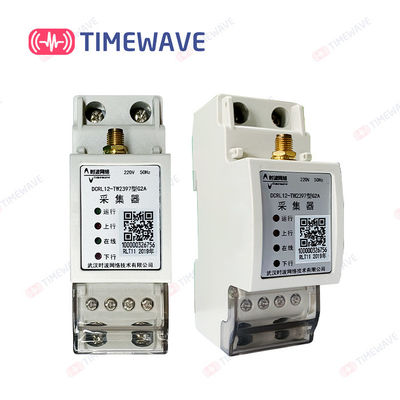

Умная предварительная измеряя инфраструктура RS485 к дистанционному управлению сборника LoRaWAN

Место происхождения Хубэй, Китай
Фирменное наименование TimeWave
Сертификация ISO/IEC 20000-1,ISO/IEC 27001,ISO/IEC 9001
Номер модели Тип DCRL12-RDK150
Количество мин заказа могущий быть предметом переговоров
Упаковывая детали Ориентированная на заказчика упаковка
Время доставки 3-5 недель после того как получить оплату
Условия оплаты L/C, T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Имя RS485 к сборнику LoRaWAN Размер (mm) 100*36*67
Активная сила ≤ 3W Кажущаяся мощность ≤5VA
Выделить

ODM выдвинул измеряя инфраструктуру

,

Инфраструктура дистанционного управления предварительная измеряя

,

Предварительная умная измеряя инфраструктура

Оставьте сообщение
Характер продукции

RS485 к сборнику LoRaWAN для того чтобы завершить сбор данных точкаый-точка для случаев связи IoT

  • Краткое введение
  1. DCRL12-RDK150 G2A 485 к сборнику LoRaWAN (uplink LoRaWAN, нисходящему каналу 485) основанному на крае вычисляя продукт специально начатый для случаев связи IoT. Продукт совместим с индустриальными стандартами RS485 (протокол DL/T645, CJ/T188, MODBUS). Продукт конструирован согласно концепции промышленных стандартов контроля, с энергосберегающим и изолированным сообщением!
  2. Сборник прост использовать. Только установите сборник в область что сигнал ворот LoRaWAN может покрыть. Сбор данных точкаый-точка завершен через ворот, с потреблением низкой мощности, длинным сроком службы и двухсторонней передачей данных. Он обеспечивает надежную гарантию для точного собрания данных в реальном времени. Сборник может автоматически загружать данные к ворот. Ворот автоматически загружает данные к платформе сети. Продукт имеет простую структуру и легок для поддержания и для замены. Отсутствие установки кабельного соединения кабеля связи uplink, легких и быстрых.  Она имеет характеристики сильной противоинтерференционной способности, длинной дальности передачи, быстрого хода и стабилизированной деятельности.



  • Основные функции и особенности
  1. Интерфейс нисходящего канала RS485 (скорость передачи информации в бодах может быть установила), с 1-32 терминалами. Uplink LoRaWAN.
  2. Двойные интерфейсы RS485. Один путь установить интерфейс обслуживания по месту.
  3. С миниатюрным электропитанием AC, AC 220V сразу подключен.
  4. Поддержка DL/645, CJ/T188, MODBUS и другие протоколы (ориентированные на заказчика).
  5. Вычислительная технология края приложена, и регулярную активную загрузку и прозрачную передачу можно переключить. Загружанные задачи данных (максимальное число задач данных: 4), интервал между загружать данные (0000~9999 минут) и терминальный файл (только терминалы которое существуют в файле могут автоматически загружать данные) могут быть установленными.
  6. Оно имеет функцию удаленного режима LoRaWAN и местного режима RS485 для обслуживания данных.
  7. Изоляция связи, которая прикладывает запатентованную технологию компании, имеет функции активной изоляции, забастовки анти--молнии, анти--сжимая, высотой с анти- напряжения тока, и эффектно защищает нормальное функционирование интерфейса RS485 и сборника.
  8. Профессиональная технология режима автоматического управления потока информации интерфейса. Дайте приоритет рамке инструкции выданной ворот платформы.
  9. Оно установлено с ведущим брусом 2P, с небольшим томом. Легкая установка.
  10. Индикация состояния сборника богата. Работая состояние сборника может быть определено индикатором состояния на месте.
  11. Автоматически сохраните установленные параметры в случае отказа источника питания. Автоматическое спасение приведенный в действие дальше.



  • Основные технические параметры
  1. Электрические параметры: напряжение тока деятельности: AC 220V+- 20% 50Hz. Бесполезное напряжение тока RS485: DC 5V. Пропускная способность RS485: 32 конечных устройства RS485 (800 метров). Сила потребления: ≤ 3W активной силы, ≤ 5VA кажущаяся мощность;
  2. Беспроводные рабочие параметры: центральный пункт частоты: 433MHz/470MHz (подгонянный проект), международный стандарт LoRaWAN. Технология модуляции: линейная модуляция расширенного спектра частотной модуляции. Ширина полосы частот: 125kHz/250kHz. Сила RF: 20dBm (100mW). Получать чувствительность: - 143dBm @ SF12/BW 125KHz;
  3. Представление безопасности: напряжение тока импульса: 2kV. Работа выдерживает напряжение тока: 2kV;
  4. Электромагнитная совместимость: электростатическая разрядка: 4kV. Быстрая группа ИМПа ульс: (цепь силы), 2kV/2kV (цепь сигнала).                  Пульсация: 2kV (дифференциальный режим)
  5. Оперативная среда: температура: - ℃ 20 ℃~+60. Влажность: ≤ 95% относительной влажности;
  6. Хранение данных: ≥ времени хранения данных через 10 лет после отказа источника питания;
  7. Интерфейс связи: двойной интерфейс RS485. Установите порт 2400bps по месту. Порт связи метра: 4 скорости передачи информации в бодах могут быть установили (как: 200bps; 2400bps; 4800bps; 9600bps).



  • Блок-схема принципа и функции сборника
  1. Модуль электропитания: модуль электропитания пользы эффективный переключая для электропитания;
  2. Модуль связи LoRa: осуществите взаимодействие данных между узлом LoRa и ворот. Выберите режим c класса работая в протоколе LoRaWAN стандартном;
  3. Местный устанавливая порт: он имеет параметры деятельности сборника запроса, и имеет вариант для того чтобы установить некоторые параметры деятельности;
  4. Порт связи метра нисходящего канала: включите унифицированную скорость передачи информации в бодах связи согласно значению установки скорости передачи информации в бодах порта нисходящего канала в сборнике;
  5. Модуль основного управляющего воздействия: контролируйте получать данных/отправка 3 серийных каналов. В то же время, хранятся/чтение внутренние данные E2. В то же время, установите состояние индикатора согласно настоящему работая состоянию для того чтобы сообщить персонал поля работая состояния сборника.

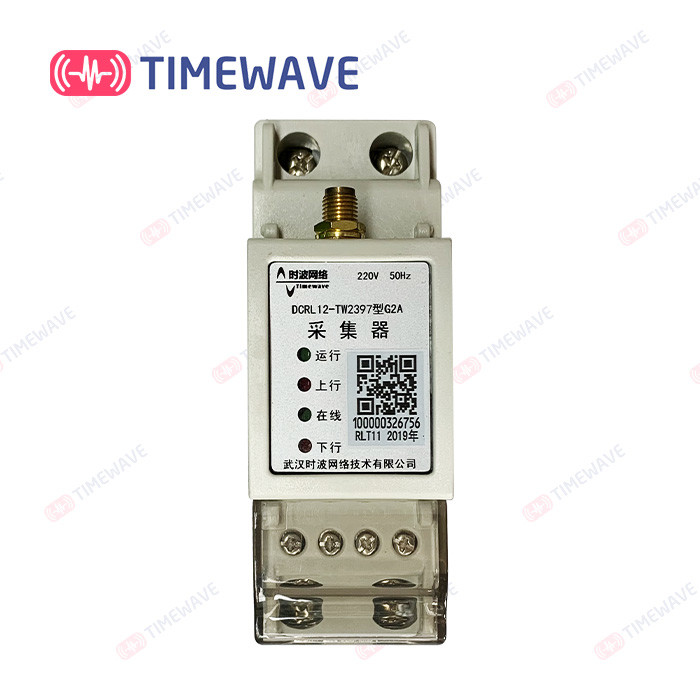

  • Описание индикатора
  1. Онлайн: После того как сборник приведен в действие дальше, модуль связи LoRa автоматически начинает для присоединения к действия получать доступ к сети. Индикатор проблескивает. Когда модуль успешно будет подключен с сетью, индикатор будет поворачивать к нормально на режиме;
  2. Uplink: Когда модуль LoRa uplink получает/отправляет данные. Индикаторная лампа проблескивает раз. Нормальное состояние;
  3. Нисходящий канал: когда порт автобуса метра uplink получает/отправляет данные. Индикаторная лампа проблескивает раз. Нормальное состояние;
  4. Терминалы A1, B1, A2 и B2 интерфейсы RS-485
  5. Терминалы A1 и B1: Порт связи RS-485 идущего дальше по потоку метра.
  6. Терминалы A2 и B2: установите порт связи RS-485 по месту
