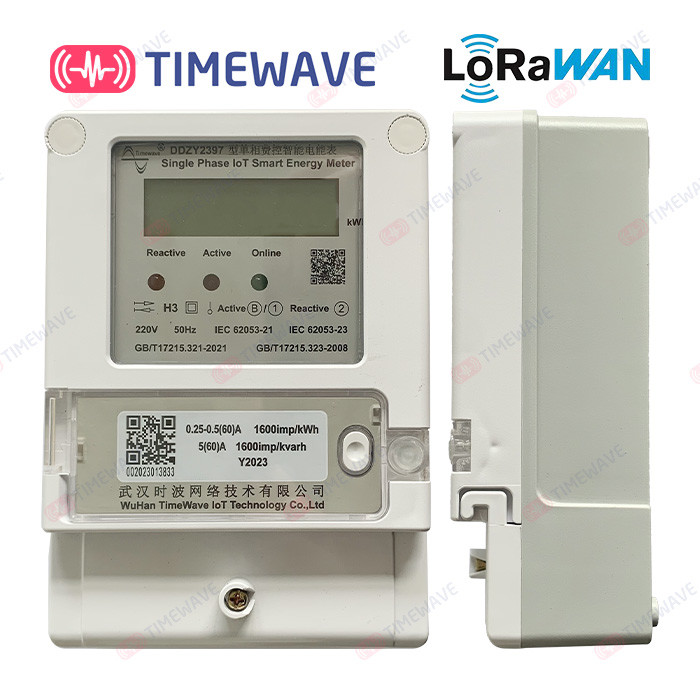

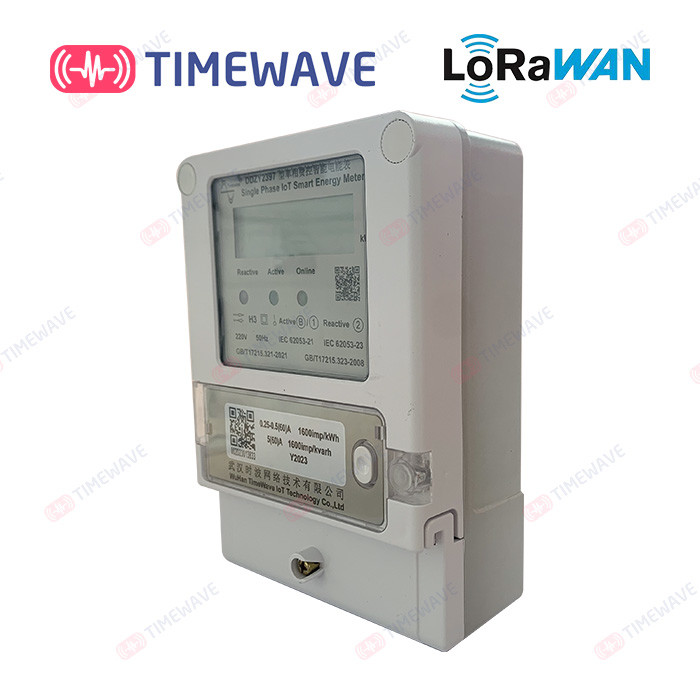

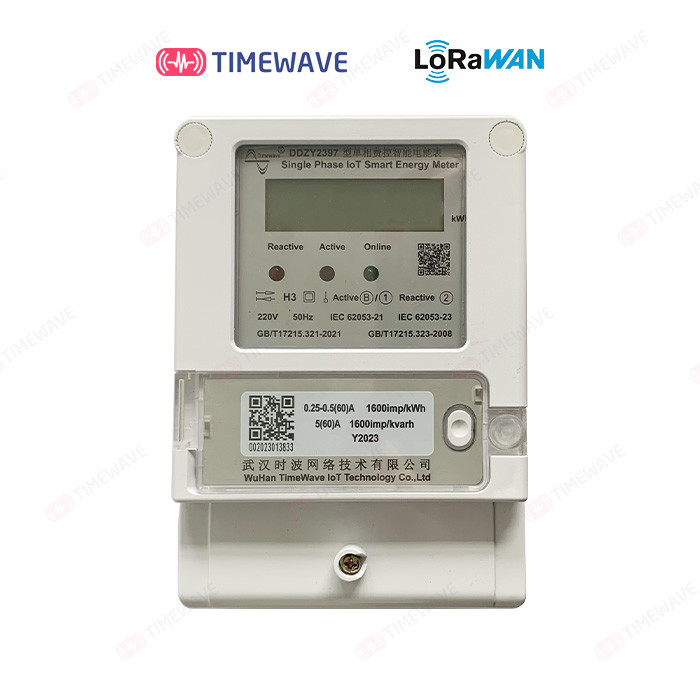

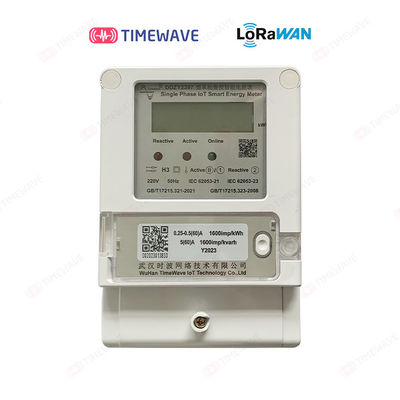

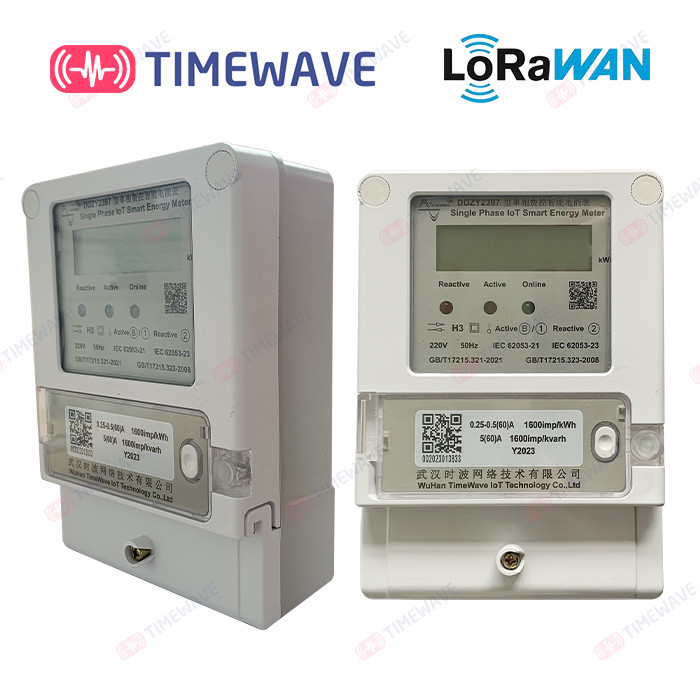

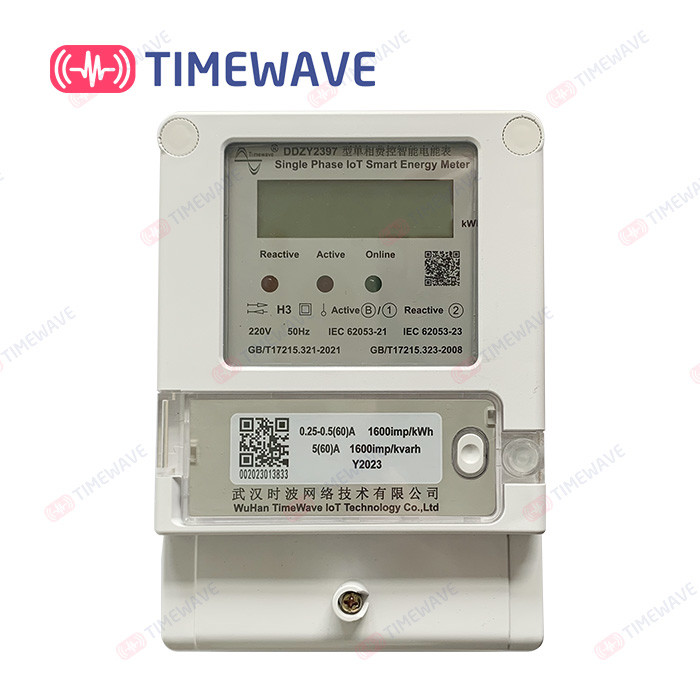

Умные решения управления энергией счетчика энергии 220V IOT одиночной фазы
| Место происхождения | Хубэй, Китай |
|---|---|
| Фирменное наименование | TimeWave |
| Сертификация | ISO/IEC 20000-1, ISO/IEC 27001,I SO/IEC 9001 |
| Номер модели | DDZY2397 |
| Количество мин заказа | могущий быть предметом переговоров |
| Цена | EXW US$ 50-100/set |
| Упаковывая детали | 20pcs/carton |
| Время доставки | 3-5 недель после того как получить оплату |
| Условия оплаты | T/T, L/C |
| Поставка способности | 2000 наборов/неделя |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Имя | Умный метр elecctrcity одиночной фазы | Изготовление на заказ | OEM/ODM |
|---|---|---|---|
| Участок | Одиночный | Стандарты | IEC62053-21, DL/T645-2007 |
| Частота энергосистемы | 50HZ | Расклассифицированная ООН напряжения тока | 220V/3*220v/380v |
| Рабочий потенциал | ООН 80% | ООН 115% | Расклассифицированное настоящее ib предела | 5A |
| Максимальное течение Imax | 80A/100A | Начало настоящее | 0,4% Ib |
| Протокол взаимодействия | NB-iot/LoraWan | Продукт | 3 участков умный счетчик энергии одиночных/ |
| Выделить | счетчик энергии одиночной фазы 220V,Счетчик энергии одиночной фазы IOT,Умные решения управления энергией IOT |
||
Характер продукции
Умное управление энергией счетчика энергии IOT одиночной фазы измеряющего прибора
Однофазный счетчик энергии IOT умный
Инструкция по эксплуатации метра электричества
1. ОБЗОР
Умный метр электричества имеет функции измерения электрической энергии, измерения измерения параметра силы, делить время, замерзать в реальном времени, управления включением-выключением, LoRaWAN и RS485 сообщения etc, которое соответствующее для однофазных случаев расхода энергии.
| Квалификация | Таблица одиночной фазы сразу |
| Стандарты | IEC62053-21, IEC62052-11, DL/T645-2007 |
| Расклассифицированная ООН напряжения тока | 220V |
| Ряд рабочего потенциала | ООН ООН ~115% 80% |
| Расклассифицированное настоящее ib предела | 5A |
| Максимальное течение: Imax | 80A |
| Начало настоящее | 0,4% Ib |
| Частота энергосистемы | 50Hz |
| Диапазон изменения частот | ±2% |
| Активная точность измерения | Класс b/1 |
| Реактивная точность измерения | Класс 2 |
| Активная константа ИМПа ульс | 1600 (чертенок/kWh) |
| Реактивная константа ИМПа ульс | 1600 (чертенок/kvarh) |
| Точность часов | ±0.5S/d (23℃) |
| Нормальная температурная амплитуда рабочей температуры | -25℃~+55℃ |
| Весьма температурная амплитуда рабочей температуры | -40℃~+70℃ |
| Диапазон температур транспорта и хранения | -40℃~+70℃ |
| Диссипация силы | <1.5W, 10VA |
| Время что заповедники часов светомаскировки | >24h |
| Интерфейс RS485 | Дефолт 2400bps, 1200bps, 2400bps, 4800bps, и 9600bps опционный |
| Частота LoraWan | 864-865MHz |
3. ПРИНЦИП ДЕЙСТВУЕТ
3.1. Оно имеет измерение вперед и обращает функции активной энергии. Электрическая энергия следует быть аккумулирована и сохранена отдельно для электрической энергии и полной электрической энергии на каждый раз период как подсказки, пики, квартиры, и долины. И она может также хранить и показывать сила предыдущих 12 месяцев.
3.2. Оно может измерить, сохранить и показать напряжение тока, настоящий, силу, фактор силы, частоту и другие работая параметры и состояние метра настоящего электричества. И он имеет перегрузить функцию защиты.
3.3. 2 набора тарифов (острый, пиковый, плоский, долина) и периодов которые можно запрограммировать произвольно, и другой набор тарифов и периодов может быть началом к использованный на установленный этап времени. Каждый набор периодов времени тарифа может быть установленным с по крайней мере 2 часовыми поясами на год. По крайней мере 14 периода времени могут быть установили в течение 24 часов. Интервал периода минимального замера 15 минут. Период времени может быть установил через нул пунктов.
3.4. Оно имеет замерзая функции как мгновенный замерзать, регулярный замерзать, ежедневно замерзая, согласилось замерзать и замерзать часа.
3.5. Оно имеет функцию записи события как нул освобождаясь, программируя, proofread, сила вниз, вытягивая и закрывая тормоз, etc.
3.6. Удаленная функция разъединения и передачи энергии. Команда выключения выдана через интерфейс связи как RS485 отрезать петлю нагрузки потребителя; Или выдайте инструкцию передачи энергии повернуть дальше петлю нагрузки потребителя.
3.7. Активная загрузка/двухнаправленная прозрачная функция пропускания. Активно загрузка данные к соответствуя платформе через беспроводную сеть LoRaWAN, с интервалом дефолта 4 часов (settable).
3.8. После того как метр приведен в действие дальше и модуль LoRaWAN подключен с сетью, метр автоматически откалибрирован.
Диаграмма полноэкранного дисплея LCD схематическая (как показано над)
4.2. Метр электричества показан LCD
Специфические детали дисплея перечислены следующим образом:
| Нет. | Диаграмма LCD | объясните |
| 1 | | Характер который может показать это: Настоящий, предыдущий месяц, предыдущие 12 месяцев потребления электроэнергии совокупного общего количества и потребление электроэнергии на различных тарифах. |
| 2 | | Отображение данных и соответствуя символ блока |
| 3 | | 1) В сообщении 2) Обратная индикация силы 3) ①② представляет наборы 1 и 2 периодов 4) Индикация недонапряжения напряжения тока батареи или supercapacitor 5) Позвольте программируя индикации состояния 6) Три раза индикации ошибки проверки пароля |
| 4 | T3 T4 T2 T1 | Показывает состояние текущей ставки (пиковая долина) |
| 5 | ----НА ---- | ----ДАЛЬШЕ государство реле дальше ----государство реле |
4.3. Лампа индикатора состояния
Метр электричества использует яркое, СИД длинной жизни как индикаторная лампа ИМПа ульс.
Оно имеет индикаторную лампу ИМПа ульс активной силы: красный, обычно пойти вне, проблескивающ измеряя активную силу.
Индикатор состояния модуля LoRaWAN/NB-I o T/C at.1: зеленый. Всегда дальше показывает онлайн, и проблескивать показывает идти онлайн.
5. ОПИСАНИЕ ВОЗНИКНОВЕНИЯ И ПРОВОДКА УСТАНОВКИ
5.1. Чертеж установки (блок: mm)
5.2. Монтажная схема
этих, 5,6 реактивный выход ИМПа ульс. 7,8 активный выход ИМПа ульс. 9,10 многофункциональный выход часов. И 11,12 выход RS485.
5.3. Установка
Установка в реальном маштабе времени проводки строго запрещена!
Метр электричества будет установлен внутри помещения насколько возможно. Особенное предохранение от коробки аппаратуры будет использовано для на открытом воздухе установки. Коробочный щиток установки будет зафиксирован на стене с сильной огнестойкостью и не легкий к вибрации. Должно быть никакие коррозионные газы в окружающем воздухе куда метр установлен. Избегите пыли, брызг соли, etc.
При использовании метра электричества, проводку необходимо проводить строго согласно монтажной схеме в крышке кабеля метра. Порекомендованы, что использует медную проволоку для руководства соединенного с терминальным местом. Винты фиксированного руководства в терминальном месте должны быть затягиваны для избежания сгореть метр электричества должным к плохим контакту и нагревать.
Амперметры необходимо транспортировать и сохранить под первоначальными упаковывая условиями. Продукты строго не будут плотно сжаты во время транспорта и распаковывать, и будут транспортированы и сохранены согласно условиям окружающей среды GB/t 25480-2010 основным для как обусловленных методов транспорта и хранения и теста аппаратуры в 2010. Продукты следует сохранить в складе и установили на рамке платформы. Штабелируя высота не превысит 5 слоев. Никакие коррозионные газы не будут в, который хранят окружающей среде.
7. ПЕРИОД И ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ ГАРАНТИИ
Если потребитель исполняет со спецификациями деятельности транспорта, хранения и установки, и уплотнение руководства изготовителя все еще закончено. Если качественная проблема, то наша компания ответственные бесплатно ремонт или замена не позднее 18 месяцев от срока поставки метр электричества.
Во время всего жизненного цикла продуктов, наших инструментов компании «3 гарантии» для всех продуктов метра электричества, обеспечивающ необходимые обслуживание и обслуживания. Обеспечивать монтажную схему оборудования и необходимые технические документы и чертежи. Согласно требованиям потребителей, обеспечьте необходимую тренировку для персонала и операторов обслуживания. Обеспечивающ учебные материалы, и уточнять программное обеспечение регулярно и обеспечивать бесплатное обновление.
После получать запрос обслуживания потребителя продукта, наша компания ответит в течение 12 часов.
