Модуль связи DC12V решений ДРУГА Cat1 умный измеряя 500mA

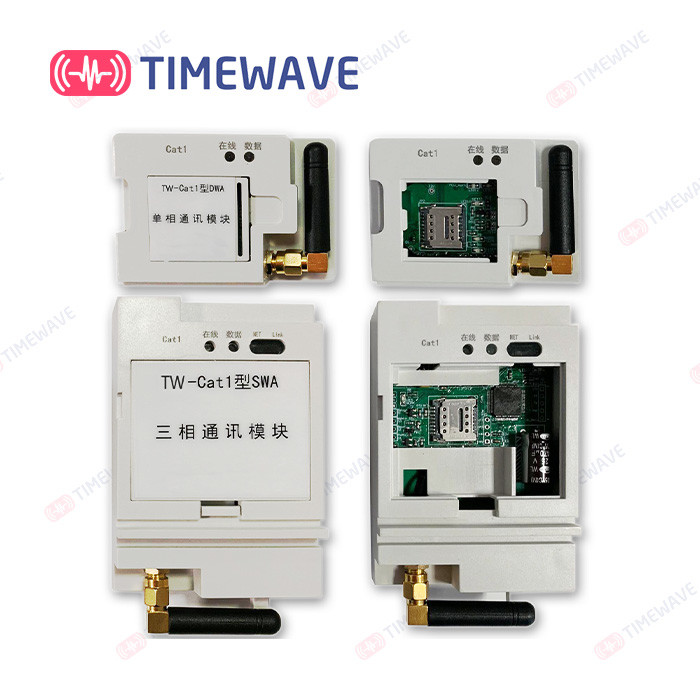

Связь module-TW-Cat1 TimeWave Cat.1 основанная на крае computering для того чтобы осуществить независимую установку умного метра

TW-Cat1 модуль связи для одиночных и трехфазных умных метров ваттчаса основанных на вычислять края. Осуществите независимую установку одиночных и трехфазных умных счетчиков энергии. Унифицирован электрический интерфейс, избегая вторичного развития электрического счетчика энергии.

Cat1 (4G) умный модуль связи метра врезан с модулем связи системы с ПОЗВОЛЬТЕ двойн-режиму Cat.1 и GPRS и высокоскоростному трицатидвухразрядному микропроцессору. Покуда окружающая среда пользы умных метров электричества в рамках коммуникационной сети Cat1, немедленную платформу управления доступом метров электричества можно осуществить. Получите и ответьте к инструкциям чтения/контроля выданным платформой. В то же время, она может автоматически приобрести различные данные электрического счетчика энергии эффектно контролировать цикл загрузки и сообщать задачи и другие работая параметры внутри модуль связи. Регулярно и активно загружайте к платформе облака. Модуль связи может сразу заменить модуль PLC или небольшой беспроводной модуль метра настоящего электричества. Осуществите доступ к сети Cat.1 и установите соединение с определенной платформой сервера через протокол TCP.

Основные функции и особенности

• Принят стандартный умный дизайн коробки интерфейса и модуля связи метра решетки государства. Соответствующее для большинств умных метров. Его можно заменить сразу (горячая штепсельная вилка).
• Модуль связи имеет способность автоматически получить уникальные данные по адреса связи в настоящее время оборудованного умного метра после включения питания. Он прыгнут к своему собственному адресу удаленной связи.
• Модуль связи устанавливает параметры деятельности как список задач загрузки и время цикла загрузки. Он может автоматически прочитать определенные данные метра электричества и загружать его к платформе обслуживания;
• Профессиональная технология режима автоматического управления потока информации интерфейса. Дайте приоритет рамке инструкции выданной ворот платформы для того чтобы завершить двухстороннюю прозрачную передачу в реальном времени;
• Индикация состояния модуля связи богата. Работая состояние модуля может быть определено индикатором состояния на месте.
• Установленные параметры можно сохранить когда модуль связи приведен в действие вниз. Автоматическое спасение когда сила будет восстановлена.
• Низкая латентность, податель сети 4G. Опыт задержки миллисекунды.
• Основанный на существующей сети оператора. Широкий охват и высокая стабильность.
• Подключи и играй SIM-карты. Поддержите 4G сети 3 операторов, а именно, телекоммуникаций Китая, черни Китая и Китая Unicom;

Спецификации и основные технические параметры

Данные по частотной полосы: TD-LTE Band38/39/40/41; FDD-LTE Band1/3/5/8; GSM Band3/8;

Ранг силы: TD-LTE Band38/39/40/41+23dBm (сила class3); FDD-LTE Band1/3/5/8 +23dBm (сила class3); GSM Band8 +33dBm (сила class4); GSM Band3 +30dBm (сила class1);

Интерфейс антенны: стандартный соединитель антенны SMA;

Электропитание: DC12V, 500mA;

Хранение данных: время хранения данных после ≥ отказа источника питания 10 лет;

Интерфейс связи: стандартный порт TTL серийный;

Скорость передачи информации в бодах интерфейса связи электрического счетчика энергии: 2400bps;

Комуникационный протокол: нисходящий канал: соответствуйте комуникационному протоколу DL/T645-2007. Перед: Протокол TCP;

Работая диапазон температур: - ℃ 25 ℃~60;

Температурная амплитуда рабочей температуры предела: - ℃ 40 ℃~70;

Диапазон температур предела хранения и транспорта: - ℃ 40 ℃~70;

Относительная влажность: < 75%;

Атмосферное давление: 63.0kPa~106.0kPa (высота 4000m и ниже);

Возникновение и установка антенны

Однофазная умная монтажная схема метра электричества и модуля связи Cat1

Трехфазная умная монтажная схема метра электричества и модуля связи Cat1
